Základné informácie:

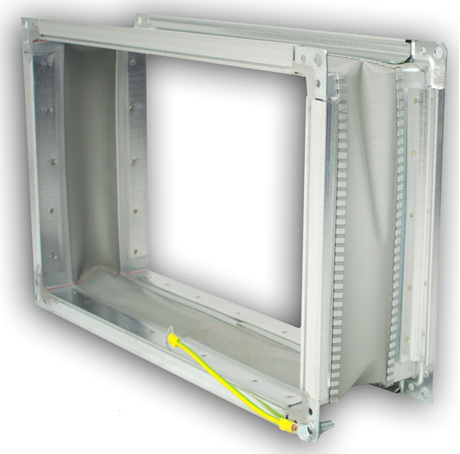

TVH - Tlmiaca vložka hranatá sa štandardne vyrába z pozinkovaného plechu, s maximálnou dĺžkou Lm 130mm a v prípade požiadavky je opatrená prírubovými lištami L20, L30 s rohovníkmi R20, R30.

Prevádzková teplota prevedenia „štandard“ od -25°C do +80°C
Prevádzková teplota prevedenia „špeciál“ od -25°C do +200°C

Vzor objednávania:

TVH A x B /  PREV / množstvo ks

Prevedenie – PREV :

ST-130-Zn      prevedenie „štandard“ – Lm = 130 mm – materiál pozinkovaný plech
ST-190-Zn      prevedenie „štandard“ – Lm = 190 mm – materiál pozinkovaný plech
ST-150-Ne      prevedenie „štandard“ – Lm = 150 mm – materiál nerezový plech
SP-150-Zn      prevedenie „špeciál“ – Lm = 150 mm – materiál pozinkovaný plech
SP-240-Zn      prevedenie „špeciál“ – Lm = 240 mm – materiál pozinkovaný plech

Príklad objednávania:

TVH 500×500 – ST-130-ZN – 1ks

Príklad objednania tlmiacej vložky hranatej s rozmermi A=500 a B=500, v štandardnom prevedení, dĺžky 130mm, vyrobenej z pozinkovaného materiálu.

Technické podmienky:

TPT 19-17 TLMIACE VLOŽKY

TVH

Základné informácie:

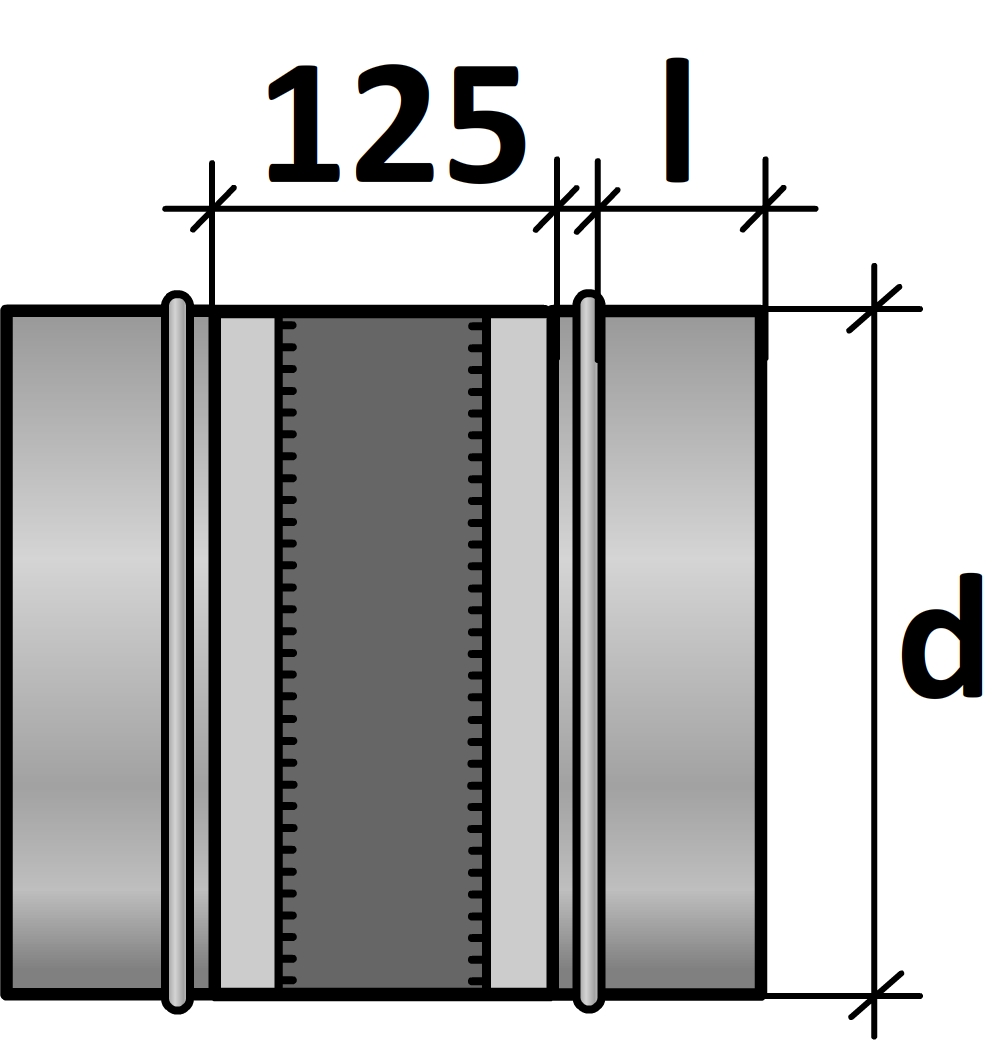

TVS - Tlmiaca vložka kruhová sa štandardne vyrába z pozinkovaného plechu, s maximálnou dĺžkou Lm uvedenej v technických podmienkach TPT 24-17 (tab.č. 2) a podľa typu vložky je opatrená lisovanými prírubami.

Prevádzková teplota prevedenia „štandard“ od -25°C do +80°C
Prevádzková teplota prevedenia „špeciál“ od -25°C do +200°C

Typ tlmiacej vložky
TVS – tlmiaca vložka bez prírub ,vkladá sa väčšinou do potrubia ,
TVS1P – tlmiaca vložka s jednou prírubou 1P
TVS2P – tlmiaca vložka s dvoma prírubami 2P

Vzor objednávania:

TVS(1P,2P) – d / PREV / množstvo ks

Prevedenie – PREV :

ST-130-Zn      prevedenie „štandard“ – Lm = 130 mm – materiál pozinkovaný plech
ST-190-Zn      prevedenie „štandard“ – Lm = 190 mm – materiál pozinkovaný plech
ST-150-Ne      prevedenie „štandard“ – Lm = 150 mm – materiál nerezový plech
SP-150-Zn      prevedenie „špeciál“ – Lm = 150 mm – materiál pozinkovaný plech
SP-240-Zn      prevedenie „špeciál“ – Lm = 240 mm – materiál pozinkovaný plech

Príklad objednávania:

TVS2P – d 315 – ST-130-Zn – 1ks

Príklad objednania tlmiacej vložky kruhovej s dvoma prírubami s priemerom d=315mm, v štandardnom prevedení, dĺžky 130mm, vyrobenej z pozinkovaného materiálu.

Technické podmienky:

TPT 24-17 TLMIACE VLOŽKY KRUHOVÉ
